產品詳細介紹
一、用途
M7-29型煤粉離心通風機是按熱電站鍋爐煤粉燃燒系統所需之性能設計的，用于向鍋爐吹送煤粉，煤粉不能直接經過葉輪，否則葉輪極易磨損。蝸殼內部襯有護板，以便磨損后更換。軸承箱內存有潤滑油，供軸承散熱，并裝有冷卻水管，以冷卻潤滑油。

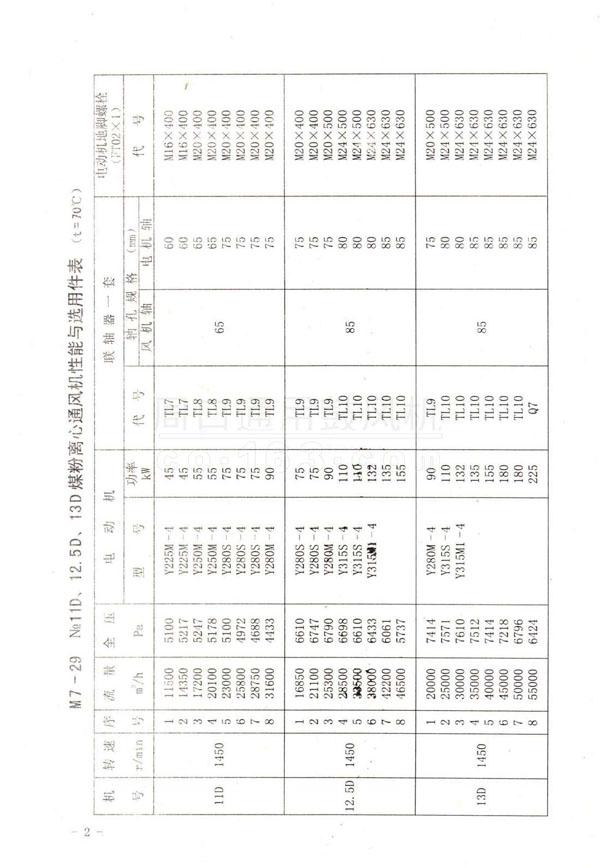

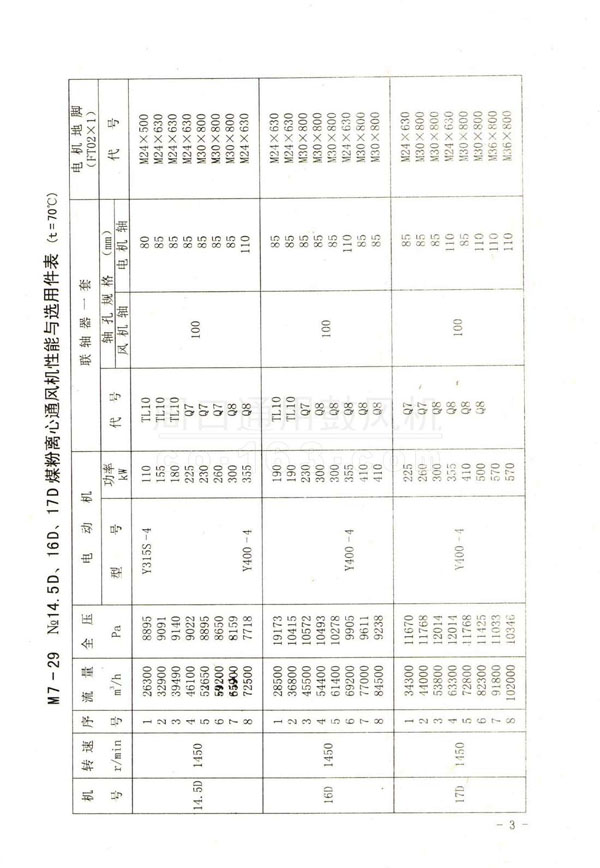

二、M7－29型煤粉離心通風機性能參數表
性能表中提供的參數，其標定工況：大氣壓力為101325Pa，進氣溫度為70℃，介質氣體(空氣)密度為1.02kg/m3。
| 產 品 型 號 | 轉 速 r / min | 序 號 | 全 壓 Pa | 流 量 m3 / h | 電 動 機 |
| 型 號 | 功 率 kW |
| M7－29№ 11 D | 1450 | 1 | 5099～5217 | 11500～14350 | Y225S－4 (380V) | 37 |
| 2 | 5246～5178 | 17200～20100 | Y250M－4 (380V) | 55 |
| 3 | 5099～4687 | 23000～28750 | Y280S－4 (380V) | 75 |
| M7－29№12.5D | 1450 | 1 | 6600～6747 | 16850～21100 | Y280S－4 (380V) | 75 |
| 2 | 6796～6693 | 25300～29500 | Y280M－4 (380V) | 90 |
| 3 | 6609～6433 | 33500～38000 | Y315S－4 (380V) | 110 |
| 4 | 6061 | 42200 | Y315M－4 (380V) | 132 |
| M7－29№ 13 D | 1450 | 1 | 7414～7571 | 20000～25000 | Y280M－4 (380V) | 90 |
| 2 | 7610 | 30000 | Y315S－4 (380V) | 110 |
| 3 | 7512～7414 | 35000～40000 | Y315M－4 (380V) | 132 |
| 4 | 7217 | 45000 | Y315L1－4 (380V) | 160 |
| 5 | 6796 | 50000 | JS117－4 (380V) | 180 |
| M7－29№14.5D | 1450 | 1 | 8894 | 26300 | Y315M－4 (380V) | 132 |
| 2 | 9091～9140 | 32900～39490 | Y315L1－4 (380V) | 160 |
| 3 | 9022 | 46100 | Y315L2－4 (380V) | 200 |
| 4 | 8894～8649 | 52650～59200 | Y355M2－4 (380V) | 250 |
| 5 | 8159 | 65900 | JS127－4 (380V) | 260 |
| M7－29№ 16 D | 1450 | 1 | 10346～10415 | 28500～36800 | JS117－4 (380V) | 180 |
| 2 | 10571～10493 | 45500～54400 | Y355M2－4 (380V) | 250 |
| 3 | 10277～9905 | 61400～69200 | Y355L2－4 (380V) | 315 |
| 4 | 9610 | 77000 | Y400－4 (6000V) | 355 |
| M7－29№ 17 D | 1450 | 1 | 11670～12013 | 34300～53800 | Y355L1－4 (380V) | 280 |
| 2 | 12013 | 63300 | Y400－4 (6000V) | 355 |
| 3 | 11768～11425 | 72800～82300 | JS148－4 (6000V) | 440 |
| 4 | 11032 | 91800 | JS1410－4 (6000V) | 500 |
三、型式⑴ 本風機為單吸入式，由M7－29№11、12.5、13、14.5、16、17六個型號組成。
⑵ 本風機分別制成順時針旋轉和逆時針旋轉兩種型式。從電動機一端正視，葉輪按順時針方向旋轉稱為順時針旋轉風機，以"順"表示；葉輪按逆時針方向旋轉稱為逆時針旋轉風機，以"逆"表示。

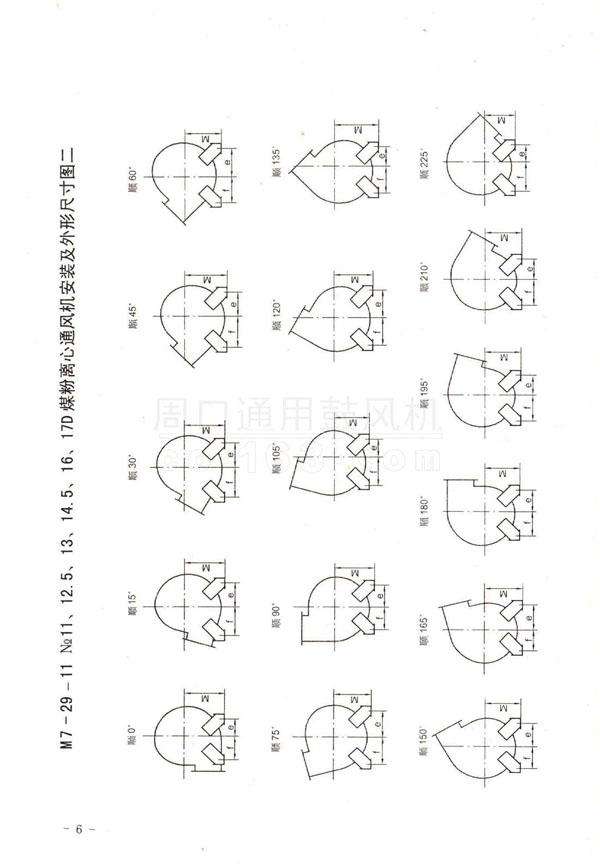

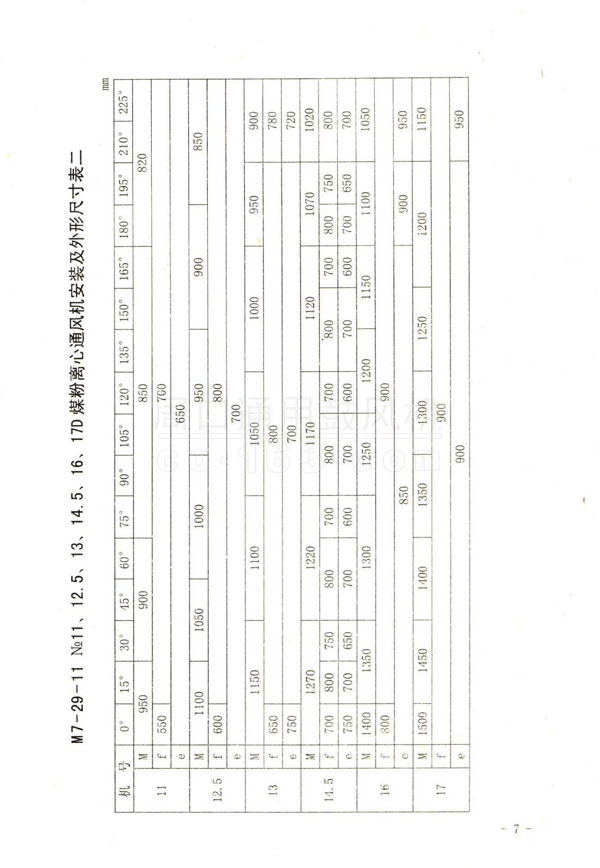

⑶ 風機的出口位置，以機殼的出風口角度表示，出風口角度從0°～225°共計16種規格。

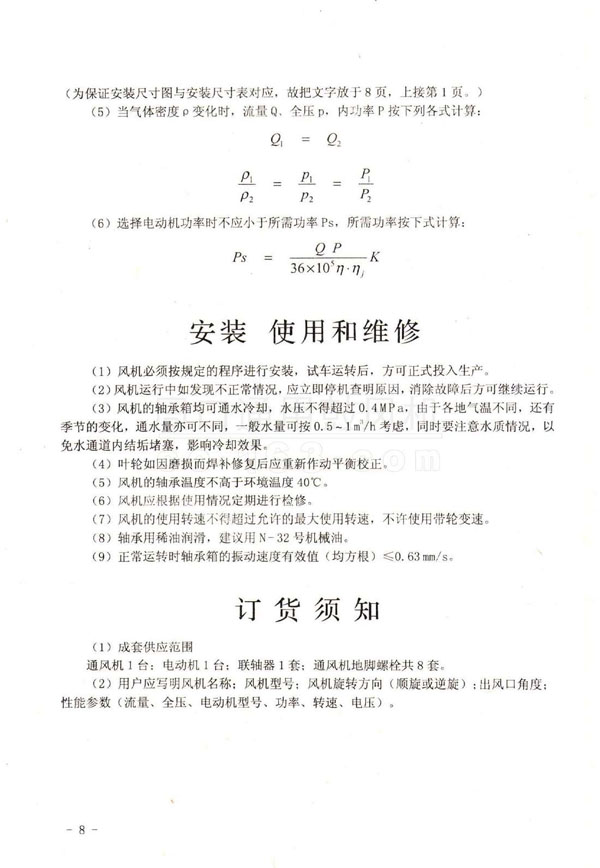

四、安裝、調試、使用、維修⒈ 風機必須按規定的程序進行安裝，試車運轉后，方可正式投入生產。
⒉ 風機運轉中如發現不正常情況，應立即停機查明原因，消除故障后方可繼續運行。
⒊ 風機的軸承箱采用通水冷卻，水壓不得超過0.4Mpa，由于各地氣溫不同，還有季節的變化，通水量亦可否同，一般水量可按0.5～１m3/h考慮，同時要注意水質情況，以免通道內結垢堵塞，影響冷卻效果。
⒋ 風機的葉輪如已磨損，焊補修復后應重新作動平衡校正。
⒌ 風機的軸承溫度一般不高于環境溫度40℃。
⒍ 風機應根據使用情況定期進行檢修。
⒎ 風機的使用轉速不得超過允許的最大使用轉速，不許使用帶輪變速。
⒏ 軸承用稀油潤滑，建議用N32號機械油。
⒐ 正常運轉時軸承箱的振動速度有效值(均方根)≤6.3 mm/s。
五、訂貨須知⑴ 成套供應范圍：通風機１臺；電動機１臺；聯軸器１套；通風機地腳螺栓8套。
⑵ 用戶應寫明風機名稱、型號、旋轉方向、出風口角度；性能參數（流量、全壓，電動機型號、功率、轉速、電壓）。

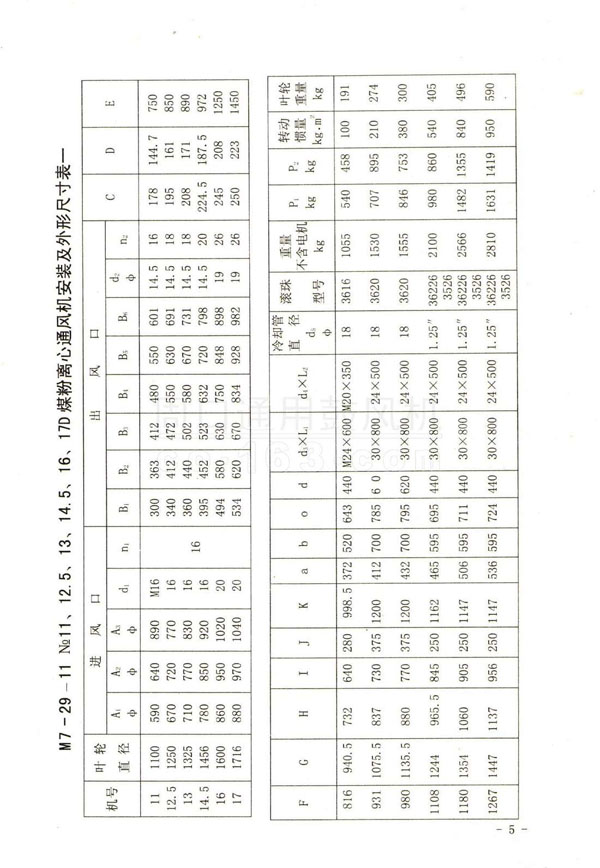

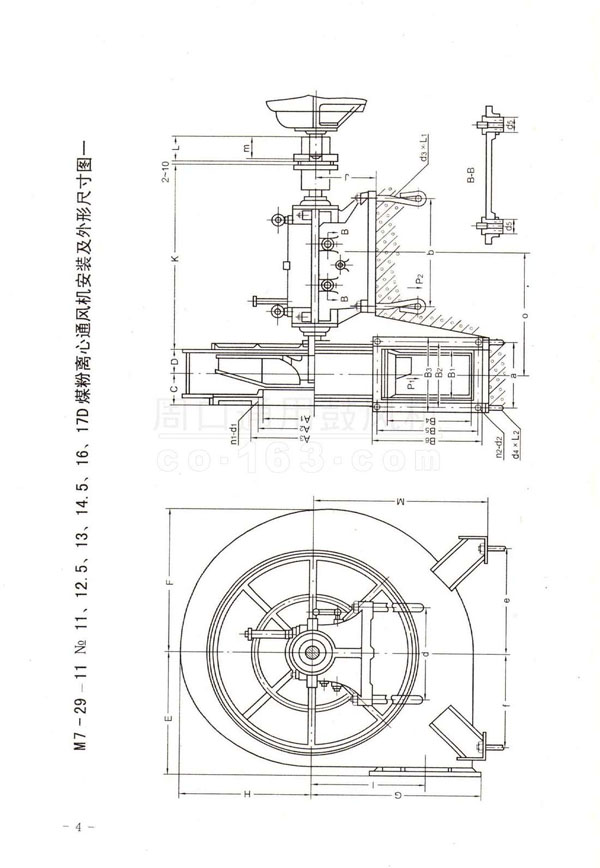

機號
№ | 葉輪
直徑 | 進風口 | 出風口 | C | D | E | F | G |
A1 | A2 | A3 | d1 | n1 | B1 | B2 | B3 | B4 | B5 | B6 | d2 | n2 |
11D
| 1100
| φ590
| φ640
| φ690
| M16
| 16
| 300
| 363
| 412
| 484
| 550
| 664
| φ14.5
| 16 | 178.5
| 144.5
| 750
| 820
| 944.5 |
| 12.5D | 1250 | φ670 | φ720 | φ770 | M16 | 16 | 340 | 412 | 476 | 550 | 630 | 694 | φ14.5 | 18 | 197 | 163 | 850 | 931 | 1075.5 |
| 13D | 1325 | φ710 | φ770 | φ830 | M16 | 16 | 360 | 440 | 502 | 580 | 670 | 731 | φ14.5 | 18 | 208 | 171 | 890 | 980 | 1135.5 |
| 14.5D | 1450 | φ778 | φ838 | φ898 | M16 | 16 | 395 | 480 | 550 | 632 | 720 | 798 | φ14.5 | 18 | 222 | 188 | 972 | 1076.5 | 1248.5 |
| 16D | 1600 | φ850 | φ920 | φ990 | M16 | 16 | 494 | 580 | 638 | 750 | 847 | 898 | φ19 | 24 | 246 | 208 | 1250 | 1190 | 1360 |
| 17D | 1700 | φ900 | φ970 | φ1040 | M16 | 16 | 534 | 618 | 674 | 834 | 924 | 982 | φ19 | 26 | 259 | 221 | 1450 | 1262 | 1440 |
| H | I | J | K | a | b | L | d | d3×L1 | d4×L2 | 冷卻管
直徑
d5 | 軸承
型號 | 重量（不帶電
動機）kg | P1
kg | P2
kg | 轉動
慣量
kg-m2 | 葉輪
重量
kg |
738.5
| 642.5 | 375 | 1196 | 620 | 700 | 762.5 | 375 | M24×630 | M20×500 | φ18 | 3616
| 1055 | 540 | 458 | 100 | 191 |
| 837 | 730 | 375 | 1196 | 620 | 700 | 785 | 412 | M30×800 | M24×630 | φ18 | 3620 | 1530 | 707 | 895 | 210 | 274 |
| 880 | 770 | 375 | 1196 | 620 | 700 | 793 | 432 | M30×800 | M24×630 | φ18 | 3620 | 1555 | 846 | 753 | 380 | 300 |
| 967.5 | 849.5 | 500 | 1620 | 900 | 900 | 1057.5 | 466 | M30×800 | M24×630 | 1.25" | 36226 | 2100 | 980 | 860 | 540 | 405 |
| 3526 |
| 1070 | 911 | 500 | 1549 | 900 | 900 | 1008.5 | 510 | M30×800 | M24×630 | 1.25" | 36226 | 2566 | 1482 | 1355 | 840 | 496 |
| 3526 |
| 1134 | 949 | 500 | 1549 | 900 | 900 | 1008.5 | 536 | M30×800 | M24×630 | 1.25" | 36226 | 2810 | 1631 | 1419 | 950 | 590 |
]
